Courbes 3D

Courbes 3D
  • Courbes 3D

Description

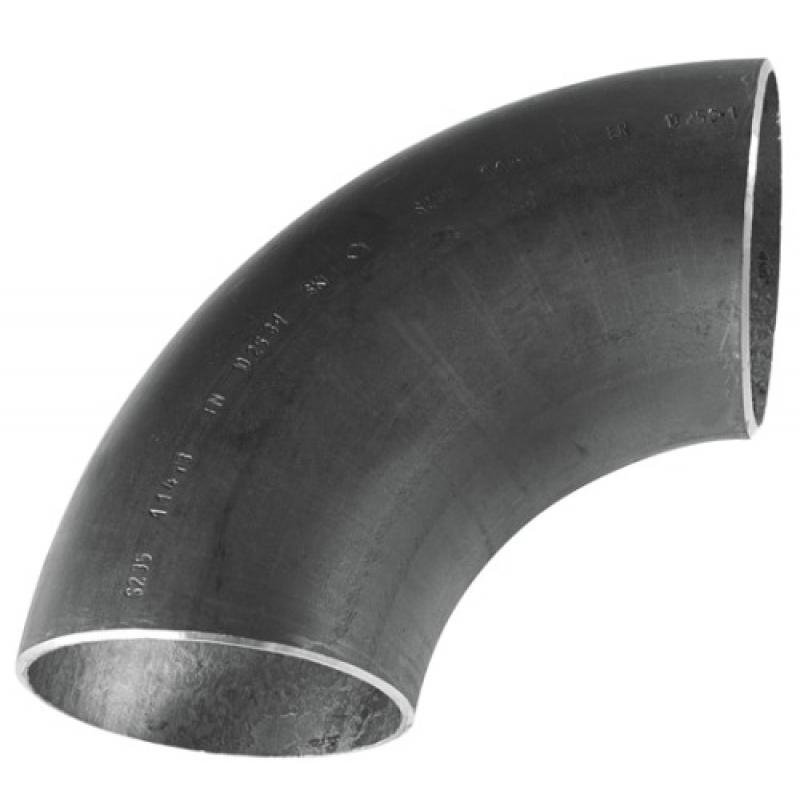

Courbe 3D 90°

Voir les caractéristiques >>

Dimensions disponibles

Diamètre
en mm		 Epaisseur
en mm		 Rayon de courbure
en mm		 Face à fond B
en mm		 Poids unitaire
en kg		 Code
21.3
2.00
29
38
0.04
 75129
26.9
2.30
29
43
0.06
 75130
33.7
2.60
38
56
0.12
 75132
42.4
2.60
48
70
0.19
 75134
48.3
2.60
57
83
0.26
 75136
60.3
2.90
76
106
0.49
 75139
76.1
2.90
95
132
0.78
 75141
88.9
3.20
114
159
1.21
 75142
101.6
3.60
133
184
1.83
 75143
114.3
3.60
152
210
2.35
 75145
Diamètre
en mm		 Epaisseur
en mm		 Rayon de courbure
en mm		 Face à fond B
en mm		 Poids unitaire
en kg		 Code
133.0
4.00
181
247
3.62
 75146
139.7
4.00
190
262
4.00
 75147
159.0
4.50
216
295
5.82
 75148
168.3
4.50
229
313
6.54
 75149
  • Art./page (14 articles)

Caractéristiques du produit

Détails

Fabriqués selon la norme EN 10253-1 à partir de tube en acier sans soudure

Nuance

Acier S235 ou S265

Raccordement

A souder bout-à-bout (BW)

Chanfrein

Les tubes sont chanfreinés à partir du diamètre 88.9
